FLEX 680
Il sistema FLEX 680 nasce dall’esigenza di essere estremamente versatile: le dimensioni compatte, la presenza di un connettore a 24 poli e le ruote orientabili sono i suoi punti di forza che le permettono di essere posizionata dall’operatore con estrema facilità. La facilità di utilizzo si ritrova anche qualora debba essere rimossa per problematiche legate alla linea di produzione che necessitano l’intervento del tecnico.
Nelle sue dimensioni compatte troviamo quanto di meglio può offrire un sistema di etichettatura:
- Braccio applicatore con angolo massimo di apertura di 90 gradi
- Piattello con camera di aspirazione/sparo per etichetta
- Serbatoio per accumulo aria adibito allo sparo dell’etichetta
- Scanner per la verifica dell’etichetta applicata, posizionato sia a bordo macchina che direttamente su piattello
- Pannello operatore con pulsantiera fisica d’emergenza per il controllo diretto di tutti i parametri in tempo reale.
Una macchina sola, tanti tipi di soluzioni.
Descrizione generale
Il sistema FLEX 680 è stato studiato per etichettatura frontale e laterale su imballi di qualsiasi forma e dimensione. La stampante Zebra ZE 521 installata al suo interno stampa etichette di formato A5.
Il PLC Siemens permette gestione e controllo precisi della macchina.
Componenti principali
- Stampante Zebra ZE 521 6”
- Pannello Operatore
- PLC Siemens 1200
- Piattello 6” (A5) con camera per aspirazione/sparo
- Segnalatore acustico/Luminoso a 3 colori
- Pulsantiera fisica per emergenza/reset ciclo/marcia
- Protezioni in policarbonato per il gruppo applicatore
Funzionalità principali
- Ciclo applicazione combinato o singolo (frontale/laterale o solo frontale o solo laterale)
- Applicazione a contatto (+ sparo a richiesta)
- Controllo parametri applicatore direttamente da Pannello Operatore a bordo
Opzioni disponibili
Possibilità di installazione di uno scanner su piattello o su telaio macchina per monitoraggio codici prodotto.
Sicurezza e normative
Conforme alle direttive 2006/42/CE e 2014/30/UE
Applicazioni tipiche
Possibilità di applicazione in qualsiasi settore: dal settore ceramico a quello manufatturiero passando per quello alimentare e cosmetico.

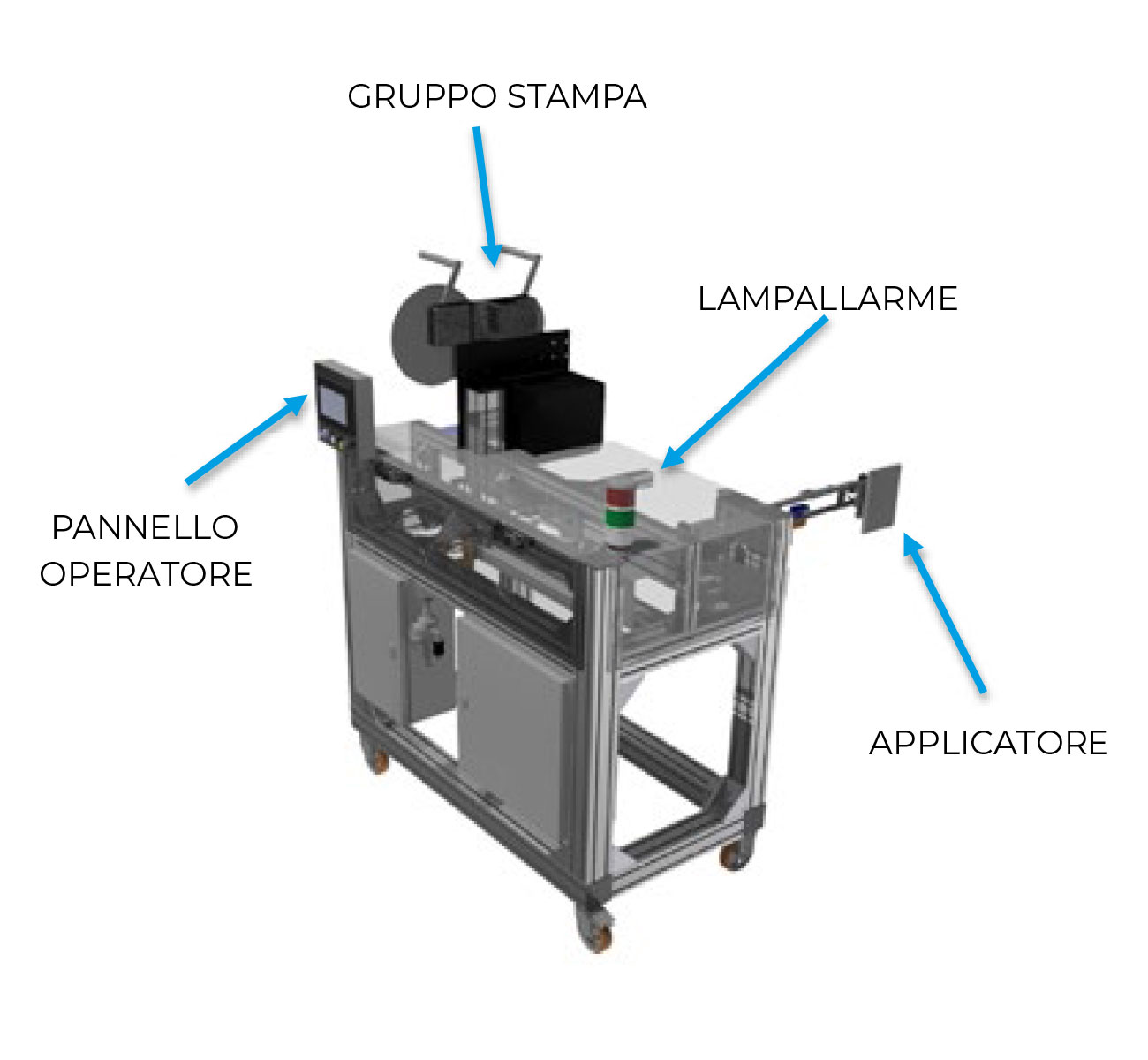

Vista del sistema

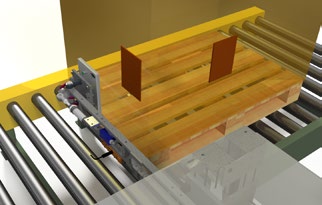

Dettaglio applicazione etichetta

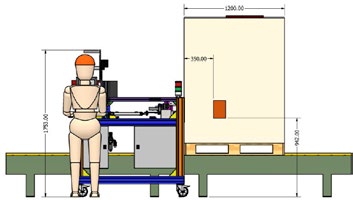

Layout di integrazione
SPECIFICHE TECNICHE
| MODELLO | Sistema di Etichettatura Automatico FLEX 680 |
| Velocità di etichettatura | Variabile |
| Precisione | +/- 1 mm |
| Dimensioni etichetta | A5 – 160×210 mm |
| Diametro bobina | 300 mm esterno – 76 mm interno |
| Alimentazione | 220 V – 4 A |
| Sbraccio Max | 720 mm – 90° |
| Pressione aria | Min. 5 bar – Max 6 bar |
| Dimensioni macchina | 700 x 1300 x h= 1800 |
| Peso | 135 kg |
