DYNAMIC 680
Il sistema DYNAMIC 680 rappresenta uno dei sistemi più completi presenti nella gamma dei Print & Apply di Dirian, che riesce a compiere fino a 4 cicli di etichettatura, singoli o combinati.
La feature più importante del sistema DYNAMIC 680 è la traslazione verticale: con una corsa massima di 1500 mm controllata elettronicamente da un encoder, questa caratteristica consente di poter effettuare anche delle fermate intermedie ed effettuare l’applicazione in un range molto ampio di posizioni.
Questo sistema viene pensato per applicare etichette in quelle situazioni dove si hanno fino a 2 pallet sovrapposti mantenendo una precisione millimetrica per ogni ciclo di applicazione.
Vari optional disponibili tra cui lo scanner su telaio o su piattello e il serbatoio dell’aria per avere l’applicazione a contatto più sparo.
Di default Pannello Operatore e pulsantiera di sicurezza per un controllo ottimale.
Dirian, garanzia di precisione ed affidabilità nel tempo.
Descrizione generale
Il sistema DYNAMIC 680 è stato studiato per etichettatura frontale e laterale su due livelli su imballi di qualsiasi forma e dimensione.
La stampante Zebra ZE 521 installata al suo interno stampa etichette di formato A5.
Il PLC Siemens insieme al PC industriale permettono gestione precisa e controllo precisi della macchina.
Componenti principali
- Stampante Zebra ZE521 6”
- Pannello Operatore
- PLC Siemens 1200
- Piattello 6” (A5) con camera per aspirazione/sparo
- Segnalatore acustico/Luminoso a 3 colori
- Pulsantiera fisica per emergenza/reset ciclo/marcia
- Portella per cambio carta con sensore di sicurezza
Funzionalità principali
- Ciclo applicazione combinato o singolo
- Applicazione a contatto (+ sparo a richiesta)
- Controllo preciso della traslazione verticale tramite encoder
- Controllo parametri applicatore direttamente da Pannello Operatore
Opzioni disponibili
Possibilità di installazione di uno scanner direttamente su piattello per monitoraggio codici prodotto
Sicurezza e normative
Conforme alle direttive 2006/42/CE e 2014/30/UE
Applicazioni tipiche
Possibilità di applicazione in qualsiasi settore: dal settore ceramico a quello manufatturiero passando per quello alimentare e cosmetico.

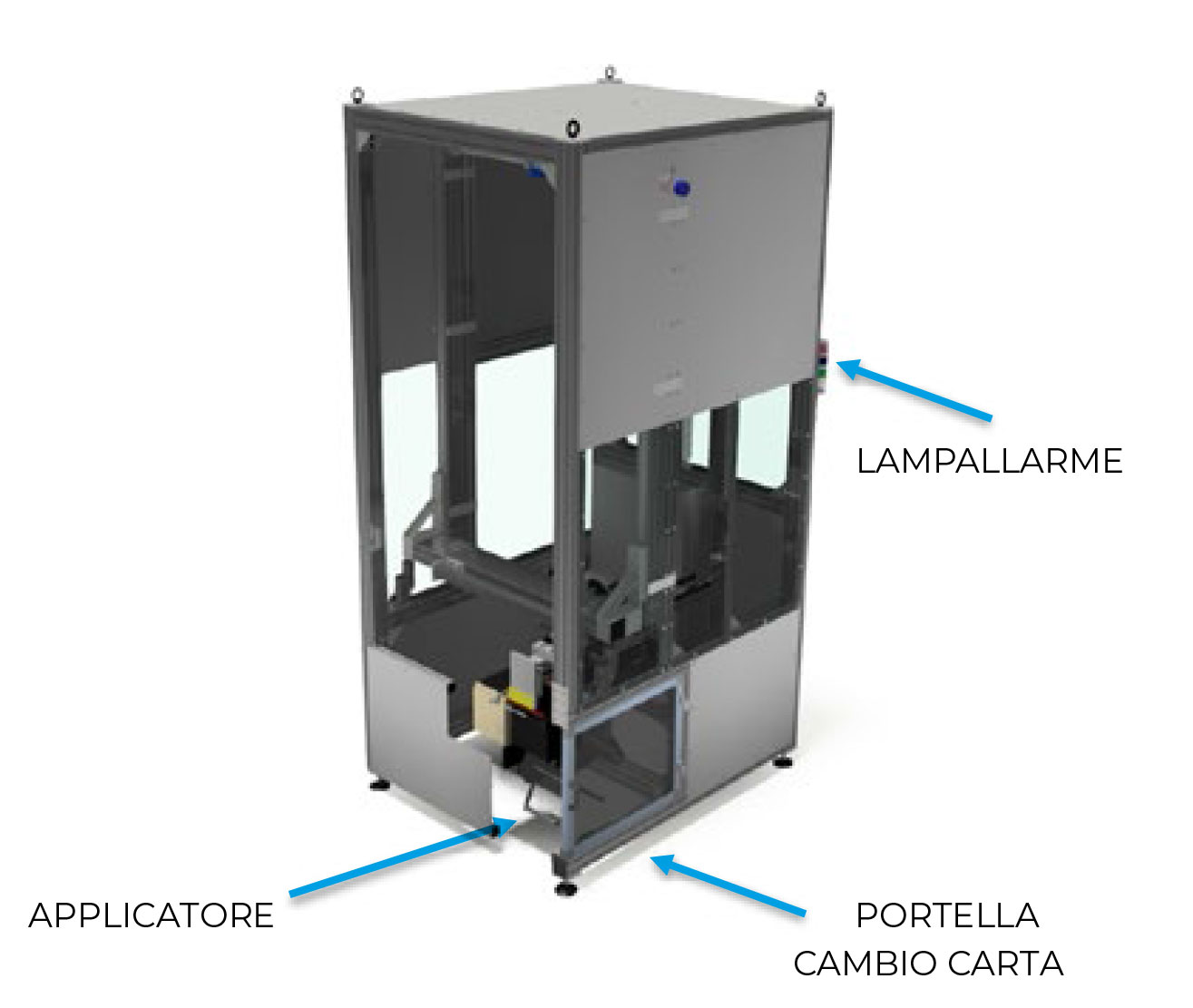

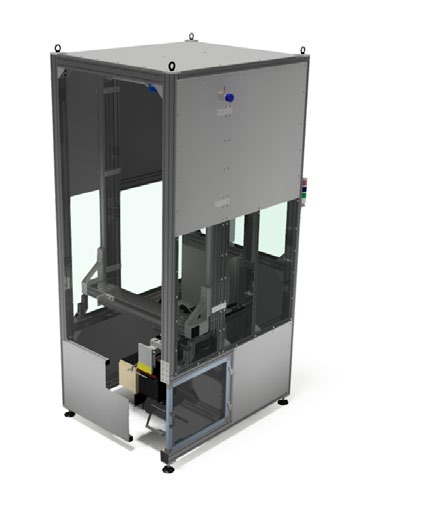

Vista del sistema
Dettaglio applicazione etichetta
Layout di integrazione
SPECIFICHE TECNICHE
| MODELLO | Sistema di Etichettatura Automatico DYNAMIC 680 |
| Precisione | +/- 1 mm |
| Dimensioni etichetta | A5 – 150×210 mm |
| Diametro bobina | 76 mm interno |
| Alimentazione | 220 V – 4 A |
| Sbraccio Max | 660 mm |
| Pressione aria | Min. 5 bar – Max 6 bar |
| Dimensioni macchina | 1600×1330 h=3175 |
| Peso | 455kg |
